不銹鋼放料閥
上海眾野閥門有限公司在生產不銹鋼放料閥中有著精湛的技術與先進的設備，選型請提供不銹鋼放料閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、不銹鋼放料閥產品介紹
不銹鋼放料閥是一種不銹鋼材質的放料閥，主要用于腐蝕性高的場合，如：礦漿、酒精、顆粒、氣體等介質當中，放料閥閥內的密封件是耐腐蝕、高溫、沖刷，一般在開啟的時候沖擊力是很大的，放料閥密封件也是經過特殊加工而成的，不銹鋼放料閥容主要用于反應釜,儲罐和其它容器的底部排料、放料、取樣和無死區關斷操作。借助于閥門底部法蘭焊接于儲罐和其它容器的底部，因此消除工藝介質通常在器出口的殘留現象. 放料閥根據實際情況的需要,放底結構設計為平底型,閥體為V型,并提供提升和下降兩種工作方式閥瓣。放料閥分為兩種，一種為上展式放料閥、一種為下展示放料閥，工作原理都是一樣，放料方位不一樣。
二、不銹鋼放料閥主要零件材質
零件名稱 | ZGICr18Ni9Tit系列 | ZG00Cr18Ni10系列 | ZG1Cr18Ni12M0 2 Ti系列 | ZG00Cr17Ni14M0 2 系列 | WCB系列 |
閥體/閥蓋 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
閥桿 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
閥瓣 | ZG1Cr18Ni9Ti | ZG00Cr18Ni10 | ZG1Cr18Ni12M0 2 Ti | ZG00Cr17Ni14M0 2 | WCB |
墊片 | 304＋PTFE | 304L＋PTFE | 316＋PTFE | 316L＋PTFE | 石墨＋304 |
螺柱 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 1Cr17Ni2 | 35CrMoA |
螺母 | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 1Cr18Ni9Ti | 45 |

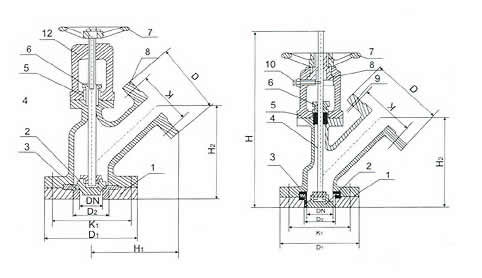

三、下展式放料閥尺寸
DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 85 | 135 | 100 | 70 | 40 |
32 | 135 | 100 | 145 | 110 | 75 | 55 |
40 | 145 | 110 | 160 | 125 | 100 | 65 |
50 | 165 | 125 | 180 | 145 | 85 | 70 |
65 | 180 | 145 | 195 | 160 | 135 | 90 |
80 | 192 | 160 | 215 | 180 | 155 | 130 |
100 | 215 | 180 | 245 | 210 | 195 | 135 |
125 | 245 | 210 | 280 | 245 | 180 | 145 |
150 | 280 | 240 | 335 | 295 | 210 | 185 |
200 | 335 | 295 | 405 | 335 | ||
四、上展式放料閥尺寸尺寸
DN | 上法蘭 | 上法蘭 | 下法蘭 | 密封座 | ||
D1 | D2 | D3 | D4 | D5 | D6 | |
25 | 115 | 80 | 115 | 85 | ||
32 | 135 | 100 | 135 | 100 | ||
40 | 145 | 110 | 145 | 110 | 80 | 60 |
50 | 165 | 125 | 165 | 125 | 85 | 70 |
65 | 180 | 145 | 180 | 145 | 130 | 85 |
80 | 192 | 160 | 192 | 160 | 135 | 95 |
100 | 215 | 180 | 215 | 180 | 160 | 130 |
125 | 245 | 210 | 245 | 210 | 160 | 140 |
150 | 280 | 240 | 280 | 240 | 185 | 165 |
200 | 335 | 295 | 335 | 295 | ||
