A41H彈簧微啟封閉式安全閥
上海眾野閥門有限公司在生產A41H彈簧微啟封閉式安全閥中有著精湛的技術與先進的設備，選型請提供A41H彈簧微啟封閉式安全閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、A41H彈簧微啟封閉式安全閥產品描述
A41H彈簧微啟式安全閥是在一種安全設備，是我廠根據客戶所需要的流量所制作的一種微流量安全閥，安全閥又稱泄壓閥。無需借助任何外力來進行啟閉的一種閥門，通過我們設定的整定壓力值，當壓力超過我們的整定壓力值后，安全閥會自動開啟，釋放壓力，釋放帶整定壓力以下的時候，安全閥會自動關閉。A41H彈簧微啟式安全閥它是一種利用彈簧的彈性，來對壓力進行控制的一種保護管道安全的閥門，彈簧式安全閥也是我們一種常用性的安全閥，具有輕便、結構簡單、拆裝方便，彈簧式安全閥還分兩種，一種為彈簧全啟式安全閥和彈簧微啟式安全閥。
彈簧微啟式安全閥閥瓣開啟高度為安全閥閥喉的四十分之一至二十分之一，一般用于介質為液體用的多。
二、A41H彈簧微啟封閉式安全閥主要零部件材料
NO | 零件名稱 | A41Y-160材料 | A41Y-160P材料 | A41Y-160R材料 |
1 | 法蘭 | 35/35CrMoA | 2Cr13 | 1Cr18Ni9Ti |
2 | 閥座 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
3 | 閥體 | 35/40 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
4 | 閥瓣 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
5 | 導向套 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
6 | 彈簧 | 50CrVA | 50CrVA包覆氟塑料 | 50CrVA包覆氟塑料 |
7 | 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
8 | 閥蓋 | ZG230-450 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
9 | 調整螺桿 | 45 | 2Cr13 | 2Cr13 |
10 | 閥帽 | ZG200-400 | 1Cr18Ni9Ti | 1Cr18Ni9Ti |
閥座、閥瓣密封面 | 堆焊Co基硬質合金 | |||
公稱壓力 PN(Mpa) | 公稱通徑 DN(mm) | 尺寸(mm) | ||||
do | DN’ | L | L1 | ≈H | ||
1.6-4.0 | 20 | 15 | 20 | 100 | 85 | 275 |
25 | 20 | 25 | 100 | 85 | 275 | |
32 | 25 | 32 | 115 | 100 | 285 | |
40 | 32 | 40 | 120 | 110 | 285 | |
50 | 40 | 50 | 135 | 120 | 355 | |
65 | 50 | 65 | 140 | 130 | 390 | |
80 | 65 | 80 | 160 | 135 | 394 | |
100 | 80 | 100 | 170 | 160 | 500 | |
125 | 100 | 125 | 190 | 190 | 570 | |
150 | 125 | 150 | 205 | 195 | 585 | |
200 | 150 | 200 | 240 | 230 | 710 | |
250 | 200 | 250 | 350 | 320 | 905 | |
300 | 250 | 300 | 350 | 320 | 980 | |
6.4-10 | 20 | 15 | 20 | 100 | 95 | 268 |
25 | 20 | 25 | 100 | 95 | 268 | |
32 | 25 | 32 | 115 | 105 | 279 | |
40 | 32 | 40 | 135 | 115 | 330 | |
50 | 40 | 50 | 160 | 130 | 365 | |
65 | 50 | 65 | 175 | 160 | 503 | |
80 | 65 | 80 | 175 | 160 | 498 | |
100 | 80 | 100 | 170 | 180 | 530 | |
150 | 125 | 150 | 280 | 260 | 657 | |

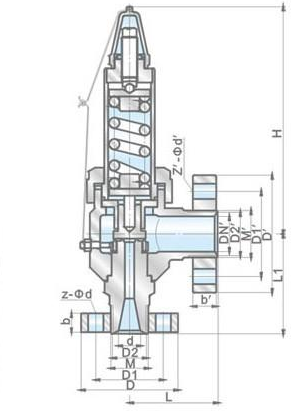

四、A41H彈簧微啟封閉式安全閥結構圖
