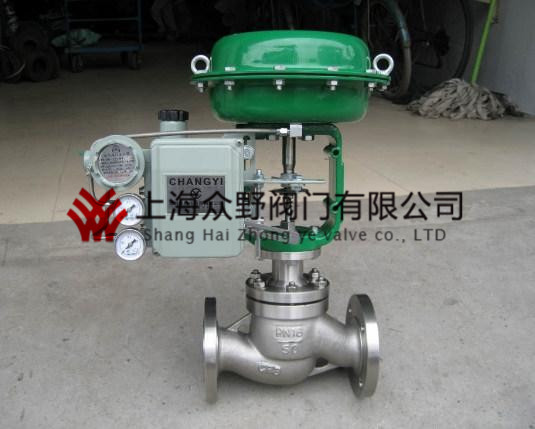

ZJHP氣動薄膜調節閥
上海眾野閥門有限公司在生產ZJHP氣動薄膜調節閥中有著精湛的技術與先進的設備，選型請提供ZJHP氣動薄膜調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、ZJHP氣動薄膜調節閥產品概述
ZJHP氣動薄膜調節閥采用頂導向結構，配用多彈簧執行機構，氣動薄膜調節閥，屬于一種精小型調節閥，氣動裝置為薄膜式，利用氣源來調節管道的流量，與管道的啟閉，ZJHP氣動調節閥重量輕、體型小、維修方便、調節流量精確等多項優勢功能，常用于、冶金、鍋爐、建筑、酒店等行業中。
精小型氣動薄膜直通單座、套筒調節閥系列產品有標準型精小型氣動薄膜直通單座、套筒調節閥、調節切斷型精小型氣動薄膜直通單座、套筒調節閥、波紋管密封型精小型氣動薄膜直通單座、套筒調節閥、夾套保溫型精小 型氣動薄膜直通單座、套筒調節等多種品種。產品公稱壓力等級有PN16、40、64；公稱通徑范圍DN20～300。適用液體溫度由-200℃ 至+560℃范圍內多種檔次。泄漏量標準有Ⅳ級或Ⅵ級，流量特性為線性或等百分比。多種多樣的品格規格可供選擇。
二、ZJHP氣動薄膜調節閥主要零件材料
閥體、閥蓋：HT200、ZG230—450、ZG1Cr18Ni9Ti
閥芯、閥座：1Cr18Ni9Ti、司鈦萊合金堆焊
軟密封閥芯：增強聚四氟乙烯
填料：聚四氟乙烯、柔性石墨、不銹鋼波紋管
墊片：橡膠石棉板、1Cr18Ni9Ti、石棉纏繞墊片
膜蓋：A3
波 紋 膜片：****橡膠夾增強滌綸織物
彈簧：60Si2Mn
閥桿、推桿：2Cr13、1Cr18Ni9Ti
襯套：2Cr13
三、ZJHP氣動薄膜調節閥主要技術參數
|
公稱通徑DN（mm）
（閥芯直徑dn） |
20 |
? |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
||||
|
(10) |
(12) |
(15) |
(20) |
|
||||||||||||||
|
額定流量系數Kv |
直線 |
1.8 |
2.8 |
4.4 |
6.9 |
? |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
1100 |
1760 |
|
等百分比 |
1.6 |
2.5 |
4.0 |
6.3 |
? |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|
|
額定行程（mm） |
10 |
? |
16 |
25 |
40 |
60 |
100 |
|||||||||||
|
膜片有效面積Ae（cm） |
280 |
400 |
600 |
1000 |
1600 |
|||||||||||||
|
信號范圍Pr（KPa） |
20～100、40～200 |
|||||||||||||||||
|
氣源壓力Ps（KPa） |
0.14～0.4 |
|||||||||||||||||
|
固有流量特性 |
直線、等百分比 |
|||||||||||||||||
|
固有可調比R |
50：1 |
|||||||||||||||||
|
允許泄漏量 |
硬閥座：Ⅳ級、軟閥座：Ⅵ級 |
|||||||||||||||||
|
公稱壓力PN（MPa） |
1.6、4.0、6.4 |
|||||||||||||||||
|
工作溫度t
（℃） |
常溫型 |
-20～200、-40～250、-60～250 |
||||||||||||||||
|
散熱型 |
-40～450、-60～450 |
|||||||||||||||||
|
高溫型 |
450～560 |
|||||||||||||||||
|
低溫型 |
-60～-100、-100～-200、-200～-250 |
|||||||||||||||||

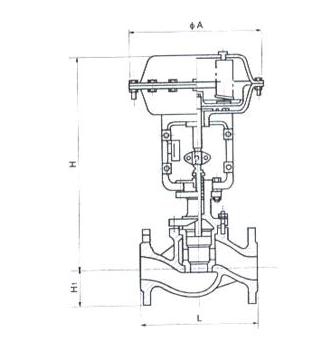

四、ZJHP氣動薄膜調節閥結構圖
