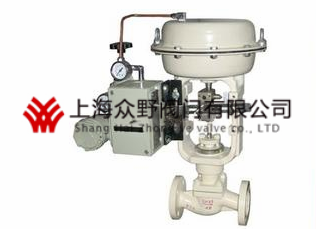

HLS小口徑單座調節閥
上海眾野閥門有限公司在生產HLS小口徑單座調節閥中有著精湛的技術與先進的設備，選型請?zhí)峁〩LS小口徑單座調節閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、HLS小口徑單座調節閥產品描述
HLS小口徑單座調節閥結構緊湊，是CV300調節閥的一種，是利用氣動裝置，來進行啟閉，在使用的的時候壓損可以降到很低，安裝成90°直角安裝，有呈S流線型的通道，使其壓降損失小，流量大，可調范圍廣，流量特性精度高，符合IEC534標準。 調節閥的泄漏量符合ANSI B16.104標準。調節閥配用多彈簧薄膜執行機構，其結構緊湊，輸出力大,產品符合GB/T4213-92。
二、HLS小口徑單座調節閥 閥體
型 式：直通單座鑄造球型閥
公稱通徑：20、25、40、50、65、80、100、150、200mm
公稱壓力：ANSI 125、150、300、600
JIS 10、16、20、30、40K
PN1.6、4.0、6.4MPa
連接型式：法蘭連接：FF、RF、RJ、LG、溝槽型、嵌入型
法蘭標準：JIS B2201-1984、ANSI B16.5-1981、GB/T9112～9124-2000等
焊接連接：嵌接焊SW
材 料：鑄鋼（ZG230-450）、鑄不銹鋼（ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、ZG00Cr18Ni12Mo2Ti）、鈦等
上 閥 蓋：常溫型（P）：-17～+230℃
伸長Ⅰ型（E1）：-45～-17℃ +230～+566℃
伸長Ⅱ型（E2I）：-100～-45℃
伸長Ⅱ型（E2W）：-196～-100℃
注:工作溫度不準超過各種材料的允許范圍。
壓蓋型式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉編織填料、石墨填料
閥內組件
閥芯型式：單座柱塞型閥芯
流量特性：金屬閥座 等百分比特性（%）和線性特性（L），參考流量特性曲線圖
Cv值從0.04～14的高精度流量特性符合IEC534-2標準
軟 閥 座：等百分比特性（%）和線性特性（L），參考流量特性曲線圖
注：關于聚四氟乙烯閥座的工作溫度和壓差，參考流量特性曲線圖
材 料：不銹鋼（1Cr18Ni9Ti、1Cr18Ni12Mo2Ti、17-4PH、9Cr18、316L）、不銹鋼堆焊司太萊合金、鈦和耐腐蝕合金等
三、HLS小口徑單座調節閥 執行機構
型 式：LHA多彈簧薄膜執行機構
膜片材料：乙丙橡膠夾尼龍布、丁腈橡膠夾尼龍布
彈簧范圍：20～100、80～240kPa
供氣壓力：140～400kPa
氣源接口：Rc1/4”
環境溫度：-30～+70℃
閥作用型式：用正作用或反作用執行機構實現閥的氣-關式或氣-開式
附 件：定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等
四、HLS小口徑單座調節閥 主要性能
泄漏量
金屬閥座：小于閥額定容量的0.01%，符合ANSI B16.104-1976IV級
軟閥座：小于閥額定容量的10-7, 符合ANSI B16.104-1976IV級
回差：帶定位器：小于全行程的1%，
不帶定位器：小于全行程的3%（LHA1型小于全行程的5%）
基本誤差：帶定位器：小于全行程的±1%，
不帶定位器：小于全行程的±5%
注：采用標準的V型聚四氟乙烯填料
可調范圍 50：1（0.25≤Cv≤14）或30：1（CV≤0.16）
五、HLS小口徑單座調節閥允許壓差
Ⅰ.柱塞閥芯、金屬閥座（%CF、LCF）A.氣-關式閥 100KPa
|
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
||||||
|
額定Cv值 |
|||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
|||||
|
HA1D |
1.4 |
0.2～1.0 |
有或無 |
40 |
31 |
31 |
16 |
16 |
10 |
10 |
|
|
56 |
|||||||||||
|
1.6 |
0.2～1.0 |
有 |
40 |
40 |
40 |
40 |
40 |
40 |
40 |
||
|
100 |
100 |
100 |
84 |
84 |
52 |
52 |
|||||
|
4.0 |
0.8～2.4 |
有 |
- |
- |
- |
40 |
40 |
40 |
40 |
||
|
100 |
100 |
100 |
100 |
||||||||
|
HA2D |
1.4 |
0.2～1.0 |
有或無 |
40 |
40 |
40 |
32.6 |
32.6 |
20 |
20 |
|
|
100 |
62 |
62 |
|||||||||
|
1.6 |
0.2～1.0 |
有 |
- |
40 |
40 |
40 |
40 |
40 |
40 |
||
|
100 |
100 |
100 |
100 |
100 |
100 |
||||||
B.氣-開式閥
|
|
執行機構 |
供氣壓力 |
彈簧范圍 |
定位器 |
允許壓差 |
|||||||||
|
額定Cv值 |
||||||||||||||
|
≤0.25 |
0.4 |
0.63 |
1.0 |
1.6 |
2.5 |
4.0 |
6.3 |
10 |
14 |
|||||
|
LHA1R |
1.4 |
0.2～1.0 |
有或無 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
7.2 |
4.0 |
2.9 |
1.8 |
|
|
4.0 |
0.8～2.4 |
有 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
27 |
20 |
12 |
||
|
LHA2R |
1.4 |
0.2～1.0 |
有或無 |
20 |
20 |
20 |
20 |
20 |
14 |
14 |
7.6 |
5.7 |
3.5 |
|
|
4.0 |
0.8～2.4 |
有 |
- |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
30 |
24 |
||
注:1.最大允許壓差不準超過ANSI B16.34或JIS B2201標準規定的最大工作壓力。
2.黑線框內數字表示閥配用標準規格執行機構。
六、HLS小口徑單座調節閥 外形尺寸
法蘭距
|
公稱通徑 |
A |
||||||||||
|
ANSI 125FF ANSI 150RF JIS 10K Ff,RF PN1.6 |
JIS 16K RF |
ANSI 300RF JIS 20K RF JIS 30K RF PN4.0 |
ANSI 600RF JIS 40K RF PN6.4 |
ANSI 150 RJ |
ANSI 300 RJ |
ANSI 600 RJ |
JIS 20K 溝槽型嵌入型 |
JIS 30K溝槽型嵌入型 |
ANSI 300 LG |
ANSI 600 SW、BW |
|
|
20 |
184 |
190 |
194 |
206 |
- |
206 |
206 |
198 |
208 |
203 |
206 |
|
25 |
184 |
193 |
197 |
210 |
197 |
210 |
210 |
198 |
212 |
206 |
210 |
執行機構
|
|
執行機構 |
H |
φB |
C |
E |
|||
|
常溫型P |
伸長Ⅰ型E1 |
伸長Ⅱ型E2I |
伸長Ⅱ型E2W |
|||||
|
LHA1D、R |
375 |
525 |
685 |
900 |
218 |
230 |
40 |
|
|
LHA2D、R |
450 |
600 |
760 |
975 |
267 |
281 |
40 |
|
