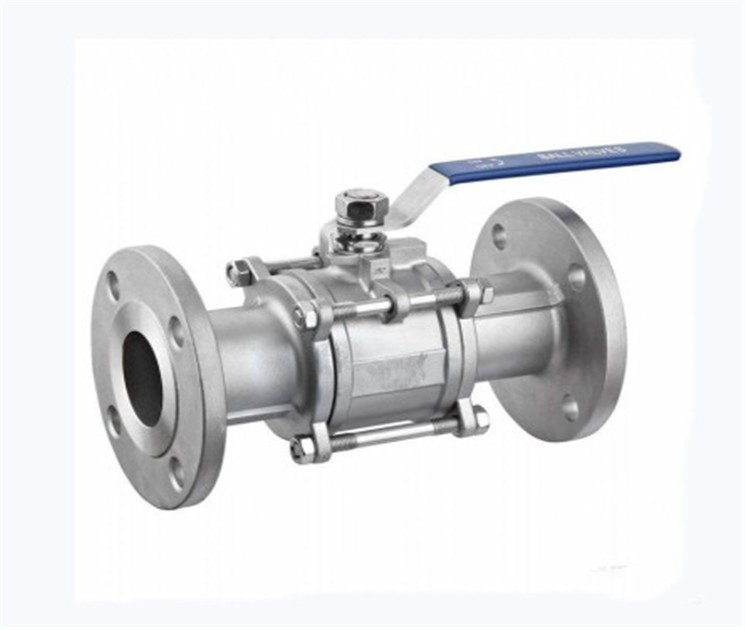

Q41F三片式法蘭球閥
Q41F三片式法蘭球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護
詳細介紹
Q41F三片式法蘭球閥密封可靠，結構簡單，密封面與球面常在閉合狀態，不易被介質沖蝕，易于操作和維護，適用于水、溶劑、油品、氣體、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣、過氧化氫、甲烷和乙烯等，在各行業得到廣泛的應用。閥體可以是整體的，也可以是組合式的。
【產品介紹】：
Q41F三片式法蘭球閥閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。閥體鑄造采用臺灣引進的先進工藝，結構合理、造型美觀。驅動方式:手動、電動、氣動。可設置90°開關定位機構，根據需要加鎖以防止誤操作。
【工作原理】：
Q41F三片式法蘭球閥是由三段閥體，中間配用螺栓鎖定而成。具有旋轉90度的動作，旋塞體為球體，有圓形通孔或通道通過其軸線。在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。最適宜做開關、切斷閥使用。
三片式法蘭球閥產品特點
1 由三部分組成，便于后期維護與更換。
2先進的硅溶膠工藝，結構合理、造型美觀。
3閥座采用彈性密封結構，開關省力，輕巧，密封性能良好。
4 閥桿采用有倒密封下裝式結構，閥桿不會因為內部受壓飛出，確保安全性。
三片式法蘭球閥適用介質:水、油、氣及某些腐蝕性液體(W.O.G)用穩定范圍:-20～232℃～350℃公稱壓力:1.6-4.0MPa
三片式法蘭球閥適用于PN1.0～4.0MPa，工作溫度-29～180℃(密封圈為增強聚四氟乙烯)或-29～300℃(密封圈為對位聚苯)的各種管路上，用于截斷或接通管路中的介質。 選用不同的材質，可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式法蘭球閥主要零件材
序號NO | 零件名稱Part name | 材質material | |
不銹鋼Stainless stee | 碳鋼Carbon steel | ||
1 | 螺栓Bolt | 不銹鋼SS304 | 碳鋼Carbon steel |
2 | 彈簧墊圈Washer | 不銹鋼SS304 | 不銹鋼SS304 |
3 | 螺母Nut | 不銹鋼SS304 | 碳鋼Carbon steel |
4 | 閥蓋Cap | 不銹鋼CF8/CF8M | 碳鋼WCB |
5 | 閥體Body | 不銹鋼CF8/CF8M | 碳鋼WCB |
6 | 球體Ball | 不銹鋼CF8 | 不銹鋼CF8 |
7 | 密封圈Joint ring | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
8 | 閥桿Stem | 不銹鋼SS316 | 不銹鋼SS304 |
9 | 填料Stem packing | 聚四氟乙稀PTFE | 聚四氟乙稀PTFE |
10 | 壓緊螺母Gland nut | 不銹鋼SS304 | 不銹鋼SS304 |
11 | 彈簧墊圈Washer | 不銹鋼SS304 | 不銹鋼SS304 |
12 | 螺母Nut | 不銹鋼SS304 | 不銹鋼SS304 |
13 | 手柄Handle | 不銹鋼SS304 | 不銹鋼SS304 |
三片式法蘭球閥主要尺寸 單位：mm
