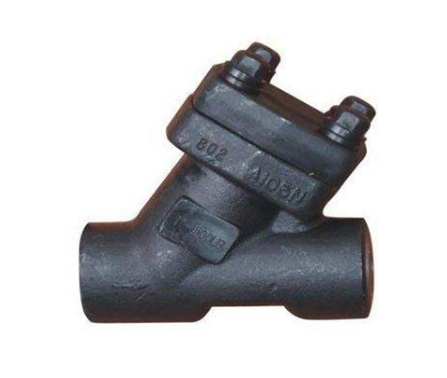

鍛鋼Y型過濾器
鍛鋼Y型過濾器是一種法蘭或焊接連接，主體部分全部采用鍛鋼材料(如:A105、F22、F304、F304L、F316、F316L等)，整個閥門是通過閥體與法蘭焊接而成的。
詳細介紹
一、鍛鋼Y型過濾器產品概述：
鍛鋼Y型過濾器是一種法蘭/焊接連接，主體部分全部采用鍛鋼材料(如:A105、F22、F304、F304L、F316、F316L等)，整個閥門是通過閥體與法蘭焊接而成的，不會有搬運碰撞和鑄造砂孔而帶來的外部泄漏現象，該產品是重要工況領域和重要設備的常用過濾器。
二、鍛鋼Y型過濾器主要零件部件材料表：
序號 | 零件名稱 | 材料名稱 | |||||
1 | 閥體 | A105 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
2 | 墊片 | 304+柔性石墨 | |||||
3 | 閥蓋 | A105 | A276 304 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
4 | 螺栓 | A193 B7 | A193 B16 | A193 B8 | A193 B8M | A193 B8 | A193 B8M |
5 | 銘牌 | 不銹鋼 | |||||
6 | 螺母 | A19 42H | A19 44 | A19 48 | A19 48M | A19 48 | A19 48M |
7 | 過濾網 | SS304 | SS304 | SS304 | SS316 | SS304L | SS316L |
8 | 排污污塞 | A105 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
9 | 法蘭 | A105 | A182 F22 | A182 F304 | A182 F316 | A182 F304L | A182 F316L |
適用介質 | 水、蒸汽、油品等 | 硝酸、醋酸等 | |||||
適用溫度 | -29℃～425℃ | -29℃～550℃ | -29℃～200℃ | ||||
三、鍛鋼Y型過濾器主要外型尺寸表：
公稱壓力 PN(MPa) | 壓力等級 CLASS | 公稱通徑 DN(mm) | NPS(in) | 尺寸(mm) | |
L | H | ||||
2.0 | 150Lb | 15 | 1/2" | 108 | - |
20 | 3/4" | 117 | - | ||
25 | 1" | 127 | - | ||
32 | 1 1/4" | 140 | - | ||
40 | 1 1/2" | 165 | - | ||
50 | 2" | 203 | - | ||
5.0 | 300Lb | 15 | 1/2" | 140 | - |
20 | 3/4" | 152 | - | ||
25 | 1" | 165 | - | ||
32 | 1 1/4" | 178 | - | ||
40 | 1 1/2" | 190 | - | ||
50 | 2" | 216 | - | ||
10.0 | 600Lb | 15 | 1/2" | 165 | - |
20 | 3/4" | 190 | - | ||
25 | 1" | 216 | - | ||
32 | 1 1/4" | 229 | - | ||
40 | 1 1/2" | 241 | - | ||
50 | 2" | 292 | - | ||
15.0-25.0 | 900Lb～1500Lb | 15 | 1/2" | 216 | - |
20 | 3/4" | 229 | - | ||
25 | 1" | 254 | - | ||
32 | 11/4" | 279 | - | ||
40 | 11/2" | 305 | - | ||
50 | 2" | 368 | - | ||
42 | 2500Lb | 15 | 1/2" | 264 | - |
20 | 3/4" | 273 | - | ||
25 | 1" | 308 | - | ||
32 | 11/4" | 349 | - | ||
40 | 11/2" | 384 | - | ||
50 | 2" | 451 | - | ||
