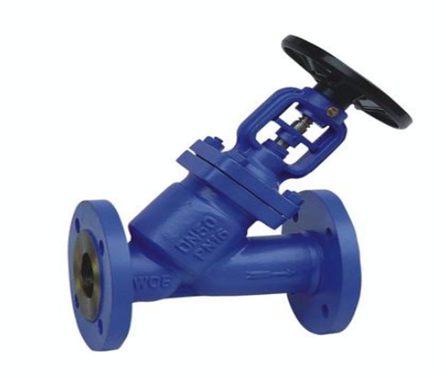

Y型波紋管截止閥
Y型波紋管截止閥采用德國先進技術標準生產制造，其關鍵部件金屬波紋管，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
詳細介紹
Y型波紋管截止閥概述：
Y型波紋管截止閥采用德國先進技術標準生產制造，其關鍵部件金屬波紋管，在流體介質和大氣之間形成一個金屬屏障，確保閥桿零泄漏。
Y型波紋管截止閥主要結構特點：
1.產品結構合理、密封可靠、性能優良、造型美觀；
2.密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長；
3.Y型波紋管截止閥閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；
4.Y型波紋管截止閥雙重密封，性能更可靠；
5.Y型波紋管截止閥閥桿升降位置指示，更直觀；
6.零件材質，法蘭和對焊編號尺寸可根據實際工況或用戶要求合理選配，滿足各種工程需要；
7.人體工程學設計手輪，使用壽命更長，操作輕松便捷，更安全可靠；
Y型波紋管截止閥性能規范參數：
公稱壓力：PN16～6.4MPa；
公稱通徑：DN15～450；
閥體材料：鑄鋼、不銹鋼（304、316、316L）；
連接方式：法蘭、焊接；
使用介質：水、蒸汽、油品等。
Y型波紋管截止閥主要零部件材質：
序號 | 名稱 | 材質 | ||||
GS-C25 | 1.4308 | 1.4408 | 1.4306 | 1.4435 | ||
1 | 閥體 | GS-C25 | G-X6CrNi18 9 | G-X6CrNiMo18 10 | G-S2CrNi18 9 | G-X2CrNiMo17 12 2 |
2 | 閥瓣 | 1.4006 | 1.4301 | 1.4401 | 1.4306 | 1.4435 |
3 | 銷軸 | 1.4001 | 1.4001 | 1.4301 | 1.4301 | |
4 | 波紋管組件 | 1.4878 | 1.4401 | 1.4306 | 1.4435 | |
5 | 閥桿 | 1.4006 | 1.4301 | 1.4401 | 1.4401 | 1.4435 |
6 | 閥蓋 | GS-C25 | 1.4308 | 1.4408 | 1.4306 | 1.4435 |
7 | 填料 | 柔性石墨/碳素纖維+不銹鋼絲 | ||||
8 | 填料壓蓋 | GS-C25 | 1.4308 | |||
9 | 定位片 | 1.1191 | 1.4301 | |||
10 | 閥桿螺母 | ZQAL9-4 | ||||
11 | 雙頭螺栓 | A193-B7 | A193-B8 | A193-B8M | ||
12 | 墊片 | 316夾柔性石墨 | ||||
