DP143先導型隔膜式減壓閥
上海眾野閥門有限公司在生產DP143先導型隔膜式減壓閥中有著精湛的技術與先進的設備，選型請提供DP143先導型隔膜式減壓閥的口徑、壓力、介質、材質等參數。
詳細介紹
一、DP143導閥型隔膜式減壓閥產品概述
DP143先導型隔膜式減壓閥是一種國內高仿英國的斯派莎克品牌定制的，該安全閥非常使用性能也也是比普通的減壓閥減壓精確，主閥閥芯，隔膜，導閥，內部彈簧及濾網等均為不銹鋼材質。適用于蒸汽和壓縮空氣系統。壓力調節比可達10：1，控制準確。當壓力調節范圍超過10：1時，應采用兩個減壓串聯布置。
DP143蒸汽減壓閥為軟閥座型號，用于壓縮空氣系統，或其它工業氣體（不適用于氧氣），蒸汽減壓閥一般都是用于蒸汽管道上的一種減壓裝置，在管道起很大的作用，我們可以設置從進口壓力到出口壓力減到多少比如：進口壓力為5KG，出口壓力需要減到1KG，進口壓力與出口壓力只要不相差5倍以上，壓力都可以減到的。
三、DP143導閥型隔膜式減壓閥主要技術參數表
公稱壓力 | PN40 |
PMA最高允許壓力 | A-B-C 17.2bar g @ 40℃ |
A-D-E 26bar g | |
TMA最高允許溫度 | 300℃@ 26bar g |
TMI最低允許溫度 | 0℃ |
PMO最大工作壓力 | A-D-E 26bar g |
A-B-C 14bar g | |
TMO最大工作溫度 | 300℃@ 26bar g |
TMIO最低工作溫度 | 0℃ |
出口壓力范圍 | 0.2-1.7bar g |
16.0-24.0bar g | |
ΔPMX 最高允許壓差 | A-D-E 26bar g |
A-B-C 14bar g | |
最高冷態測試壓力 | 60bar g |
四、DP143導閥型隔膜式蒸汽減壓閥主要零部件材料表
零件名稱 | 零件材料 |
閥體閥蓋 | WCB |
閥座 | 2Cr13 |
閥瓣 | 2Cr13 |
閥桿 | 2Cr13 |
膜片 | 316 |
調節彈簧 | 60Si2Mn |
主閥彈簧 | 50CrVA |
五、DP143導閥型隔膜式蒸汽減壓閥主要流量系數表(Cv)
DN | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 |
Cv | 2.8 | 5.5 | 8.1 | 12.0 | 17.0 | 28.0 | 45.5 | 60.1 | 93.3 | 146 | 186 |
Cv(UK)=Kv × 0.963 Cv(US)=Kv × 1.156
六、DP143導閥型隔膜式蒸汽減壓閥主要連接尺寸表
DN | L | H1 | H | D |
15 | 147 | 221 | 133 | 185 |
20 | 154 | 224 | 136 | 185 |
25 | 160 | 235 | 145 | 207 |
32 | 180 | 236 | 156 | 207 |
40 | 200 | 238 | 176 | 255 |
50 | 230 | 246 | 183 | 255 |
65 | 250 | 295 | 200 | 320 |
80 | 310 | 323 | 230 | 350 |
100 | 350 | 340 | 263 | 380 |
125 | 400 | 359 | 306 | 455 |
150 | 450 | 375 | 330 | 500 |

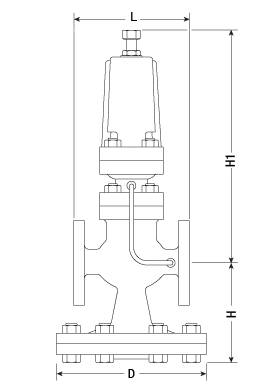

七、DP143導閥型隔膜式蒸汽減壓閥結構圖
上海眾野閥門是一家專業生產各類高低壓閥門生產商，主要有：水力控制閥、波紋管截止閥、蒸汽減壓閥、三通球閥、四通球閥、水用減壓閥、安全閥、Y型過濾器、籃式過濾器等產品。如需選型，請把口徑、壓力、介質、材質等參數報給我們，我們由工程師為您選型，我們以優質的服務換來客戶最真誠的回顧。
